Flachdach, massiv, Stahlbeton, Dämmung, Warmdach, Reihenhaus Typ 2501/02-10, ZV-I, traditionell, Typ L

Deutschlandkarte
Postleitzahlbereich: 01,02,03,04,06,07,08,09,10,12,13,14,15,16,17,18,19,39,98,99
Baualtersklasse: 1969 bis 1978
Bauteil: Flachdach
Konstruktion: massiv

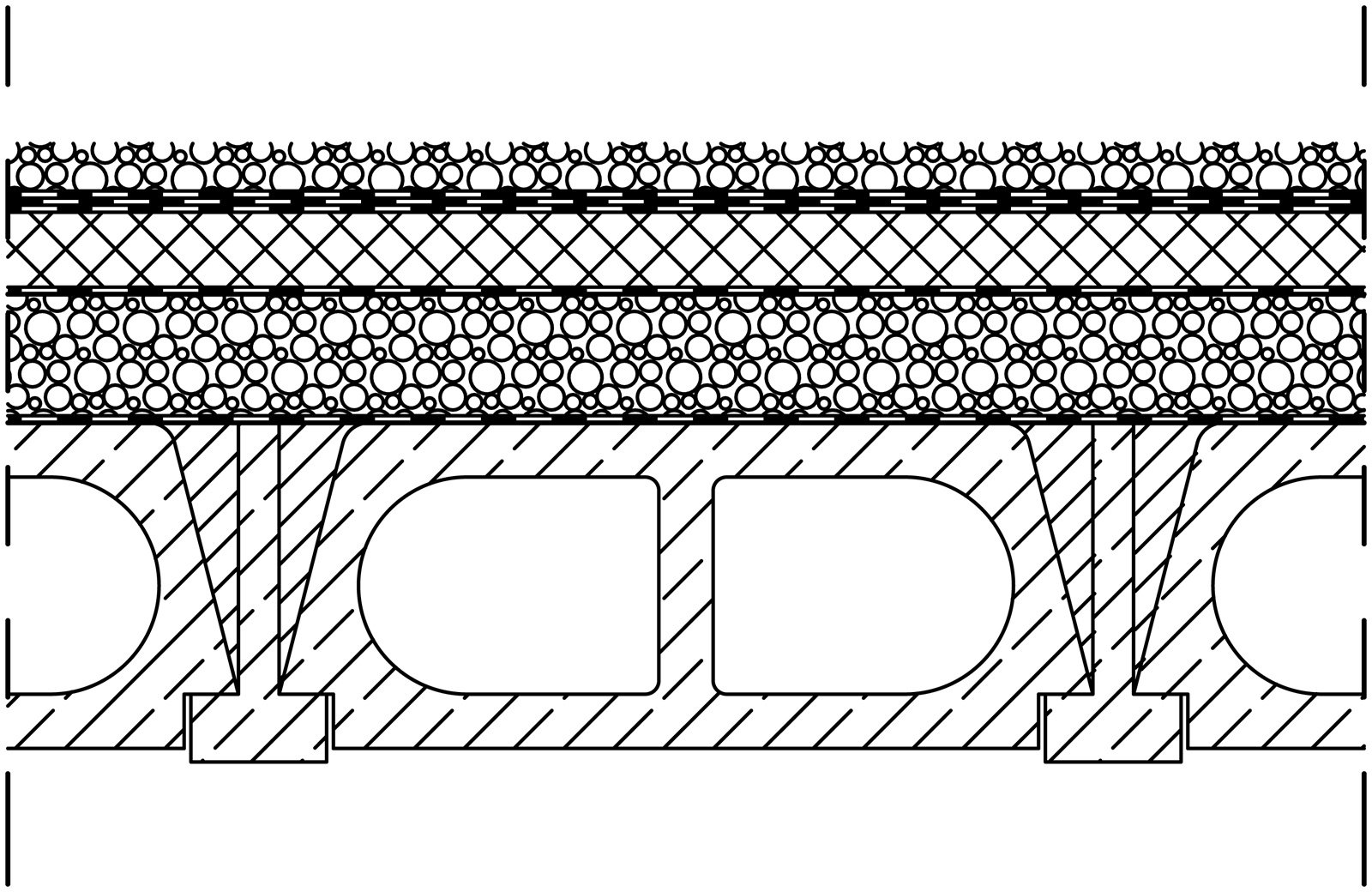

Piktogramm
Material Stärke [cm] Rohdichte [kg/m³] λ-Wert [W/(mK)]
FB Decke 19019,0-0,95
Gefälle - Bitumensplitt, Stärke ist Mittelwert10,021000,7
Mehrschichtdämmplatten mit Diffusionskanälen5,0-0,080
Bitumen 3-Lagig1,510500,17
Kiesschüttung--0,81

Bei Baukonstruktionen mit alternativen Schichtstärken sind diese untereinander aufgeführt.

Die daraus resultierenden U-Werte sind unten aufgeführt.



• Deckenelement kann auch FR- oder Menzel-L Decke sein
Keine Skizze vorhanden
Kein Foto vorhanden
U-Wert: 0,84 W/(m²K)

Quellen: Bauakademie der DDR

Datenerhebung: Universität Kassel - FG Bauphysik - Gottschalkstraße 28a - 34127 Kassel - bauphysik (at) uni-kassel (punkt) de
